Разработка Tyco Electronics - устройство 2Pro AC объединяет в себе PolySwitch (ППТК - полимерный элемент защиты по току с положительным температурным коэффициентом) и металлооксидный варистор(MOV). Такое сочетание позволяет получить самовосстанавливающуюся защиту, реагирующую на перегревы (сохраняет поверхностную температуру варистора на уровне менее 150°C), с ограничением нежелательных токов и фиксацией допустимого напряжения. Комплексное решение из одного устройства позволяет оборудованию соответствовать требованиям безопасности (таким, как IEC61000-4-5 и IEC60950), снизить количество используемых элементов и повысить надежность.

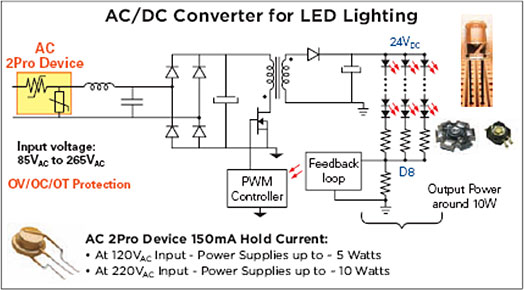

Одним из популярных применений устройства является защита источников питания светодиодных светильников.

Как работает защита?
При нормальных рабочих условиях переменное сетевое напряжение, приложенное к металлооксидному варистору, не превышает значения максимально допустимого напряжения продолжительной работы (VAC RMS). Вместе с тем, возникающие нежелательные импульсы большого напряжения, значительно превосходят это значение. Сочетая в себе ППТК-технологию с металлооксидным варистором, 2Pro AC помогает осуществлять усиленную защиту по напряжению/от перегрева там, где одиночный варистор оказался бы уязвимым в условиях продолжительного состояния перенапряжения, превышающего его допустимые нормы. Во время прохождения большого импульса ППТК-элемент устройства 2Pro AC нагревается и переходит в высокоомное состояние, позволяя снизить риск разрушения варистора.

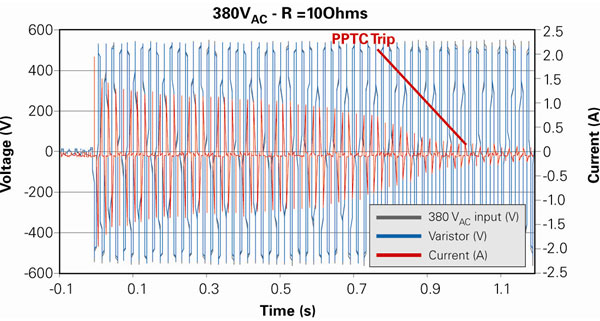

В качестве примера работы приведем отклик элемента на случай потери нейтрали в виде графика.


Как можно увидеть из графика, вследствие разогрева и срабатывания ППТК-элемент переходит в состояние с высоким сопротивлением, чем резко снижает ток и помогает избежать риска повреждения варистора.

Параметры защиты по току при 20°C
Наименование	IHOLD, A			ITRIP, A	Сопротивление, Ом					Время срабатывания при 1А, с
					Rmin		Rmax	R1max		Typ	Max
AC2Pro(150мА)	0.15			0.30	6.5		14.0	16.0		0.9	3
AC2Pro(350мА)	0.35			0.75	1.4		2.2	2.8		0.5	2.0
Параметры защиты по напряжению
Наименование		Напряжение варистора при 1мА, В				Сопротивление на постоянном токе при 100В,			Максимальное напряжение удержания при 25А,			Номинальная мощность,
		DC (В)	разброс			MОм			В			Вт
AC2Pro(150мА)		430	±10%			>10			710			0.25
AC2Pro(350мА)		430	±10%			>10			710			0.6

Подробнее тема защиты в светодиодных применениях рассмотрена в этой статье - PDF.
